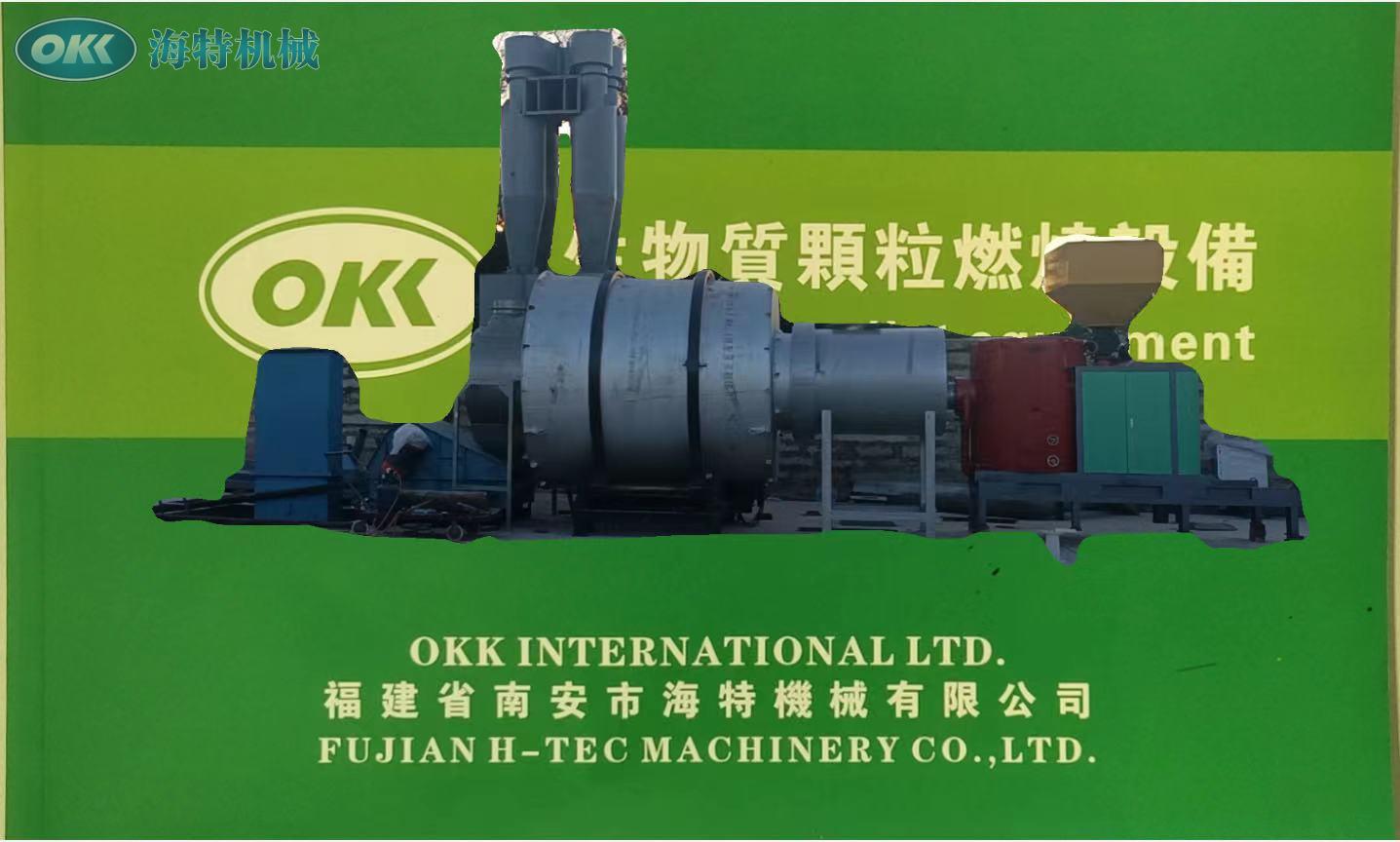

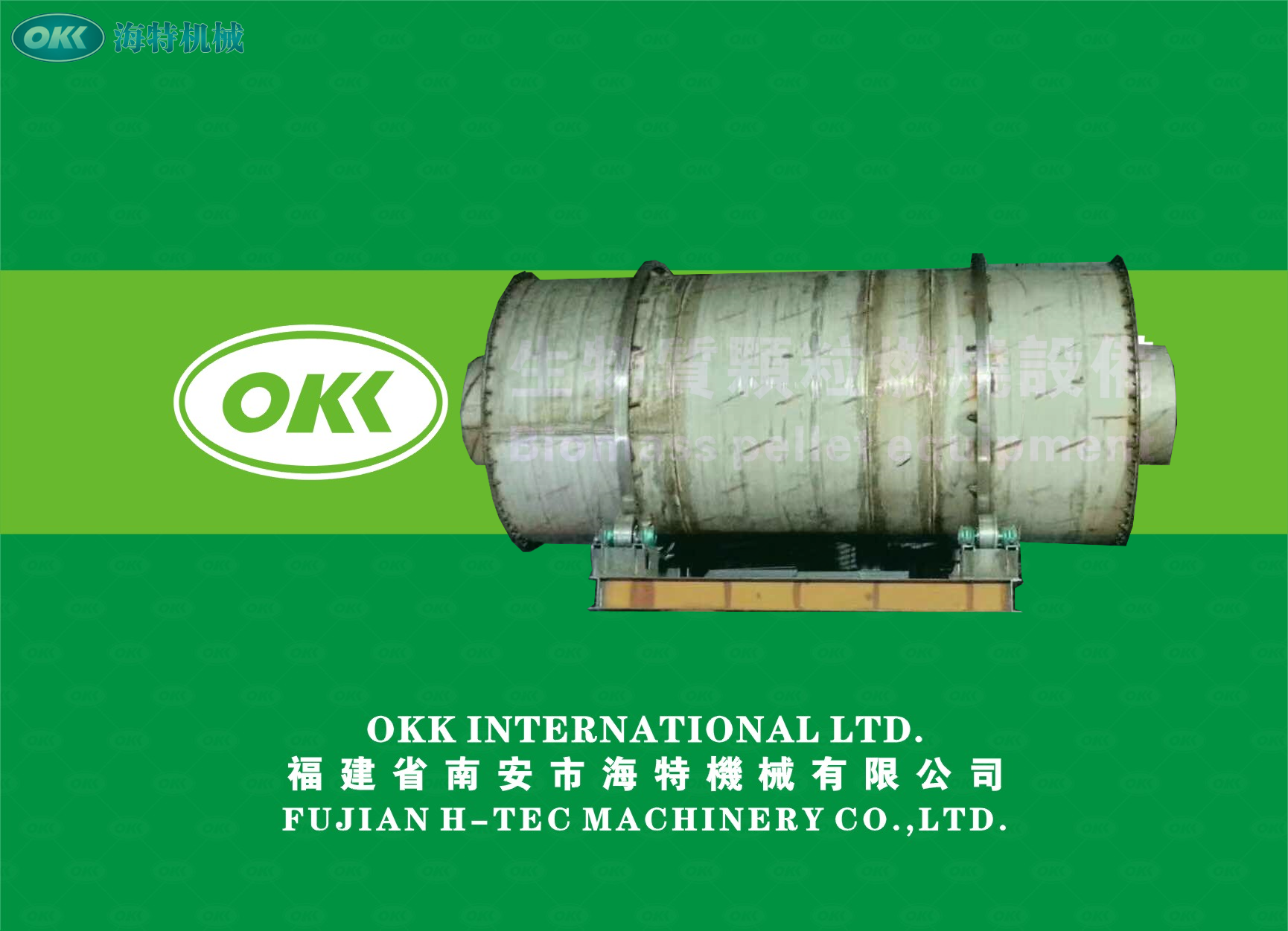

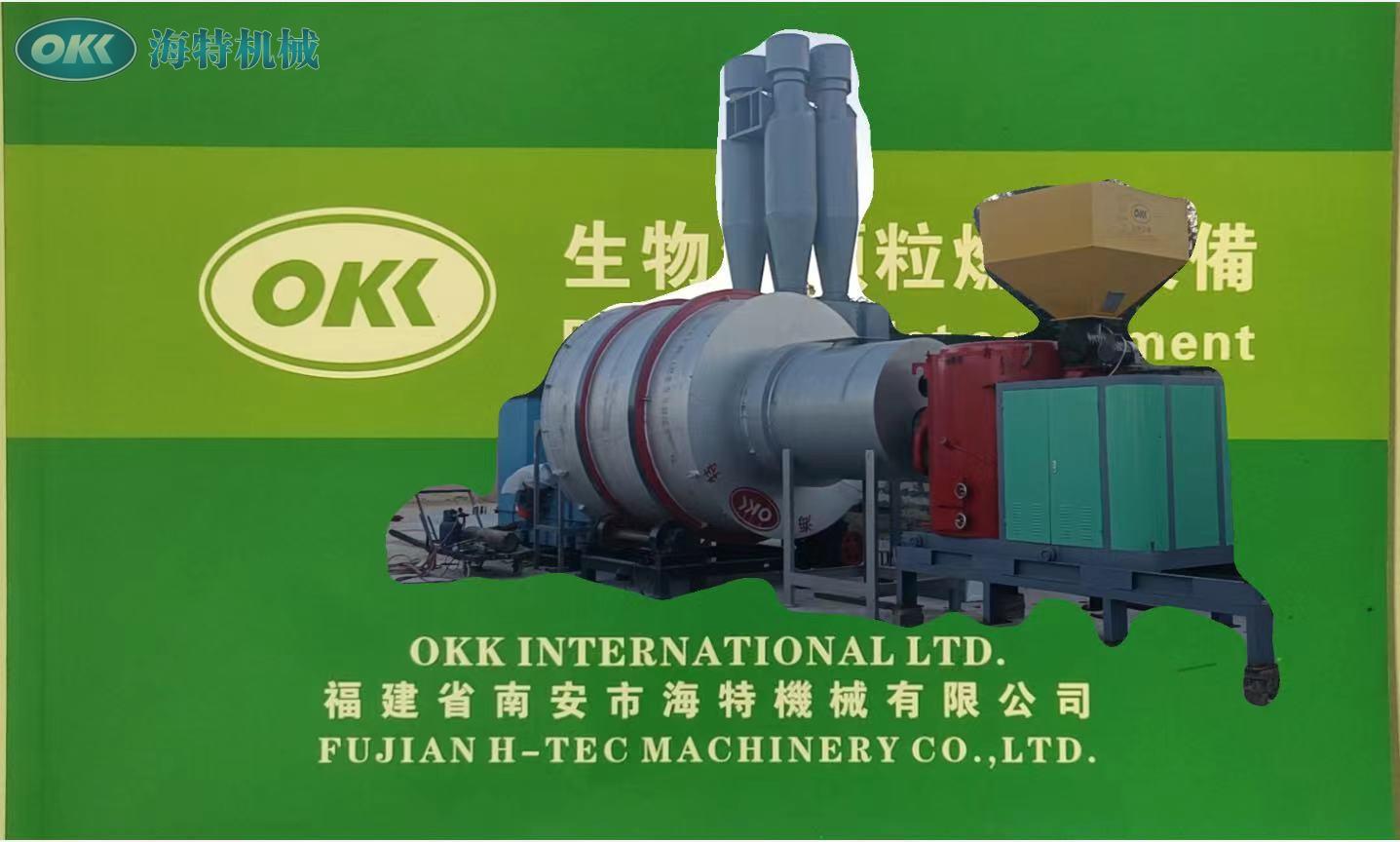

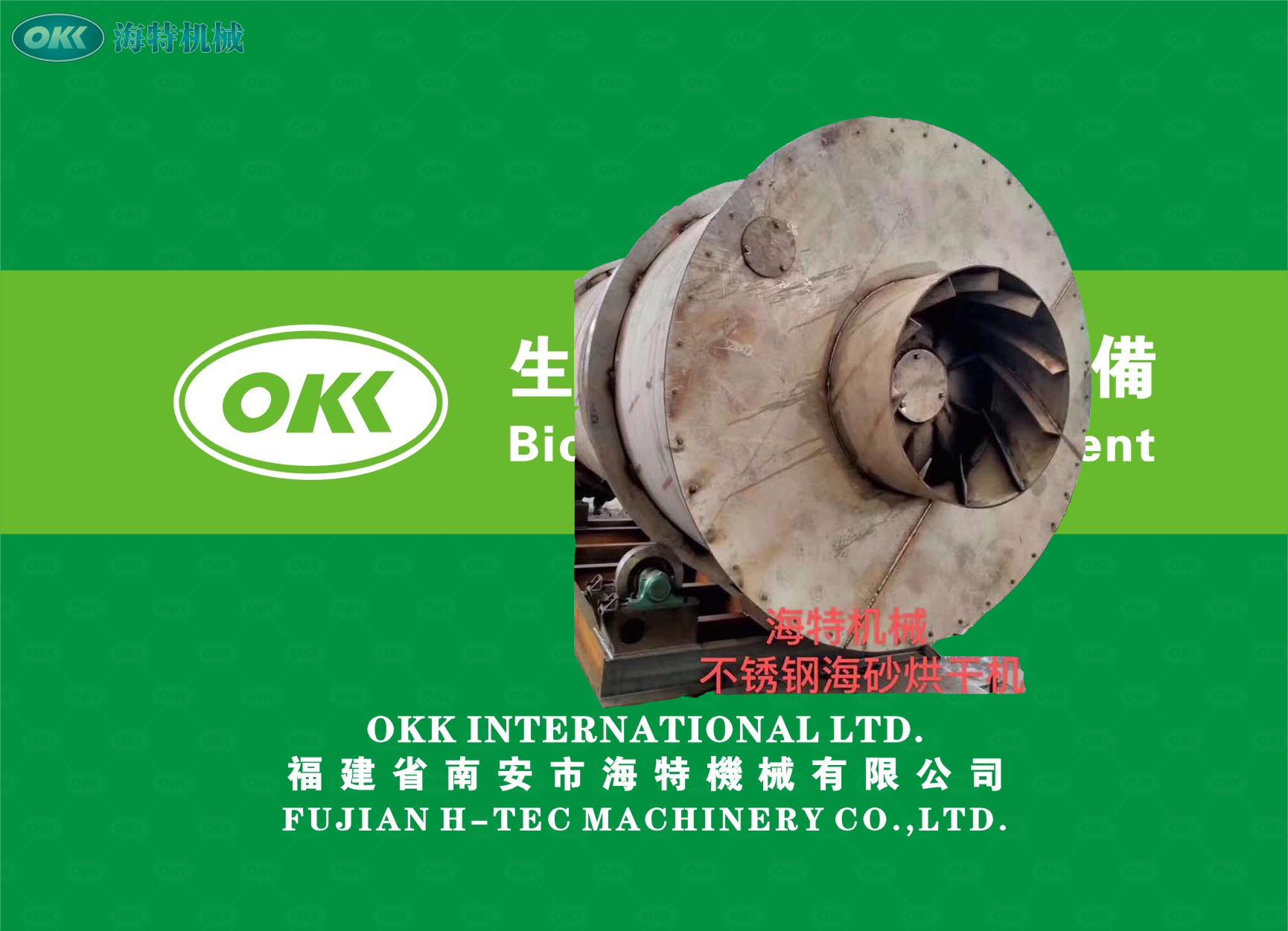

HGS三回程（單筒）烘乾機

HGS系列環保型幹砂設備是我公司的專利產品，專利號為：200420050881.X。三回程烘乾機：又稱回轉式烘乾機、沙子烘乾機、河沙烘乾機、黃沙烘乾機、石英砂烘乾機，是一種處理大量物料的乾燥設備，運轉可靠、操作彈性大、適應性強、處理量大。

一、簡介：

三回程烘乾機即高效組合式三筒烘乾機。大型的三筒烘乾機，通常有2-7米長，分為直筒和錐筒兩種結構形式，物料的流動是靠筒內葉片（即導流板）隨筒體轉動撥動物料前進的，適用於直筒或錐筒結構。三回程烘乾機是由三個同心的直徑不同的圓筒嵌套在一起的，而不是環環相扣，那是鏈子，這種特殊的結構形式?jīng)Q定其產量的大小，所以這種新型烘乾機也叫三回程烘乾機。國家專利產品HGS高效組合式三筒烘乾機具有結構緊湊，占地面積少，工作可靠，能耗低，熱效率高，物料烘乾效果好，容易實現自動化控制，操作人員少。

二、主要用途

高效組合式三筒烘乾機主要用於烘乾一定濕度範圍內顆粒物料，如乾粉砂漿行業所用的黃砂、鑄造行業用的各種規格型砂。建材水泥行業用的高爐礦渣。小粒度粘土，化工行業用於不起化學變化、不怕高溫及煙塵弄髒的小顆粒物料。根據不同行業對烘乾後物料終水份要求，烘乾後的物料含水量可以達到0.5%以下。特別是烘乾沙子、河沙、石英砂等烘乾效果極佳。河沙沙子烘乾機的優點是生產能力大、適用範圍廣、流量阻力小、操作上允許波動範圍較大、操作方便等。進入烘乾機內的物料以不粘筒壁及揚料板為宜。進入烘乾機內熱交換的氣體溫度不宜高於800攝氏度，如有特殊要求高溫烘乾，烘乾機的入口處內筒及楊料板可用耐熱鋼板製造。

三、應用範圍

可對河沙、幹混砂漿、黃沙、水泥廠礦渣、粘土、煤矸石、混合料、粉煤灰、石膏、鐵粉、石灰石等原料的烘乾，廣泛用於建材、化工、鑄造等行業。簡要說明：主要用於粉煤灰、礦渣、砂、煤、鐵粉、礦石、蘭碳等物料烘乾。

四、結構組成

1、筒體；2、前輥圈；3、後輥圈；4、齒輪；5、擋輥；6、拖輥；7、小齒輪；8、出料部分；9、揚板；10、減速機；11、電機；12、熱風道，13、進料溜槽；14、燃燒系統等部分組成。另外可根據用戶需求設計煤氣發生爐或顆粒燃燒機、配套提升機、皮帶輸送機、定量給料機、旋風除塵器、引風機等。

五、工作原理

沙子由皮帶輸送機或鬥式提升機送到料斗，然後經料斗的加料機通過加料管道進入加料端。加料管道的斜度要大於物料的自然傾角，以便物料順利流入沙子烘乾機內。烘乾機圓筒是一個與水平線略成傾斜的旋轉圓筒。物料從較高一端加入，載熱體由低端進入，與物料成逆流接觸，也有載熱體和物料一起並流進入筒體的。隨著圓筒的轉動物料受重力作用運行到較底的一端。濕物料在筒體內向前移動過程中，直接或間接得到了載熱體的給熱，使?jié)裎锪系靡郧?，然後在出料端?jīng)皮帶機或螺旋輸送機送出。在海特沙子烘乾機筒體內壁上裝有抄板，它的作用是把物料抄起來又撒下，使物料與氣流的接觸表面增大，以提高乾燥速率並促進物料前進。載熱體一般分為熱空氣、煙道氣等。載熱體經乾燥器以後，一般需要旋風除塵器將氣體內所帶物料捕集下來。如需進一步減少尾氣含塵量，還應經過袋式除除塵器或濕法除塵器後再放排放。

六、技術參數：

七、特點

1.設備投資是國外進口產品的30%，採用耐磨板製造，比普通鋼板耐磨3-4倍。

2.物料初水分5%，終水分確保0.5%以下。

3.比傳統單筒烘乾機提高熱效率達40%以上。

4.能烘20mm以下粒料、粉狀物料。

5.比單筒烘乾機減少占地面積60%左右。土建投資降低60%左右，安裝方便。

6.無漏風現象，徹底解決了密封難點。

7.出料溫度≤60度，可直接進料庫，無需進冷卻棚冷卻。

8.外筒體溫度≤60度，廢氣溫度<120度，除塵設備布袋使用時間長2倍以上。

9.燃料可適用白煤、煙煤、木顆粒、天然汽、重油、柴油。

10.耗煤是單筒烘乾機的1/3，節電40%，噸標煤耗<9kg，噸顆粒耗<14kg，噸天然氣耗<7Nm3。
